靜電傳感器 CHF-JDC03

詢價

詳情介紹

產品詳情 Product Details

1、采用非接觸式測量方式進行表面靜電壓或靜電場的測量；

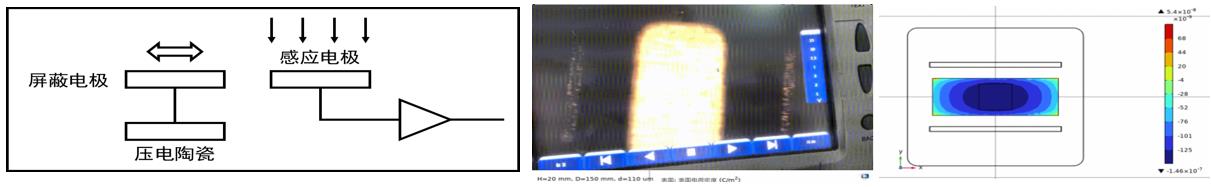

2、用于電場測量的核心敏感元件工作原理如圖所示；

3、感應電極表面的被測電場為E，屏蔽電極接地，在壓電陶瓷的驅動下屏蔽電極以頻率ω水平振動，周期性遮擋感應電極。感應電極表面的感應電荷量發生周期性改變，產生感應電流，此電流幅值與被測電場幅值成正比，通過測量此電流即可實現電場檢測；

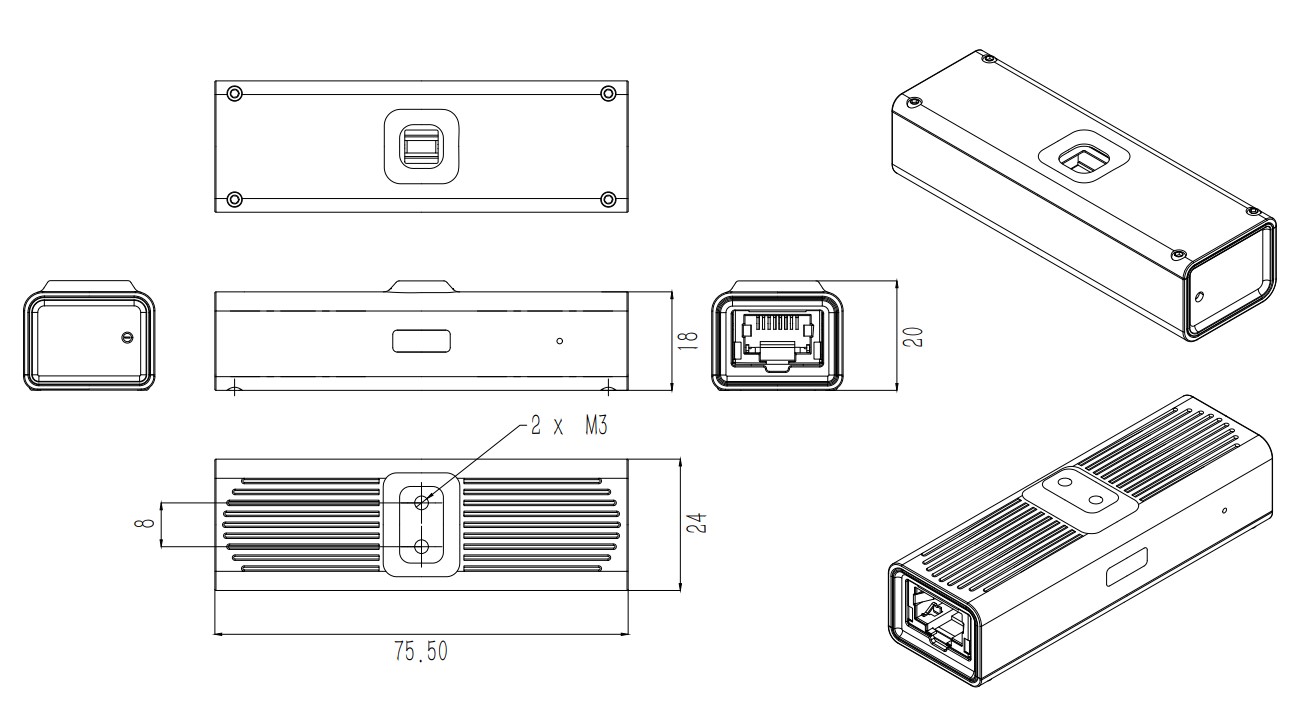

外形尺寸 Product Size

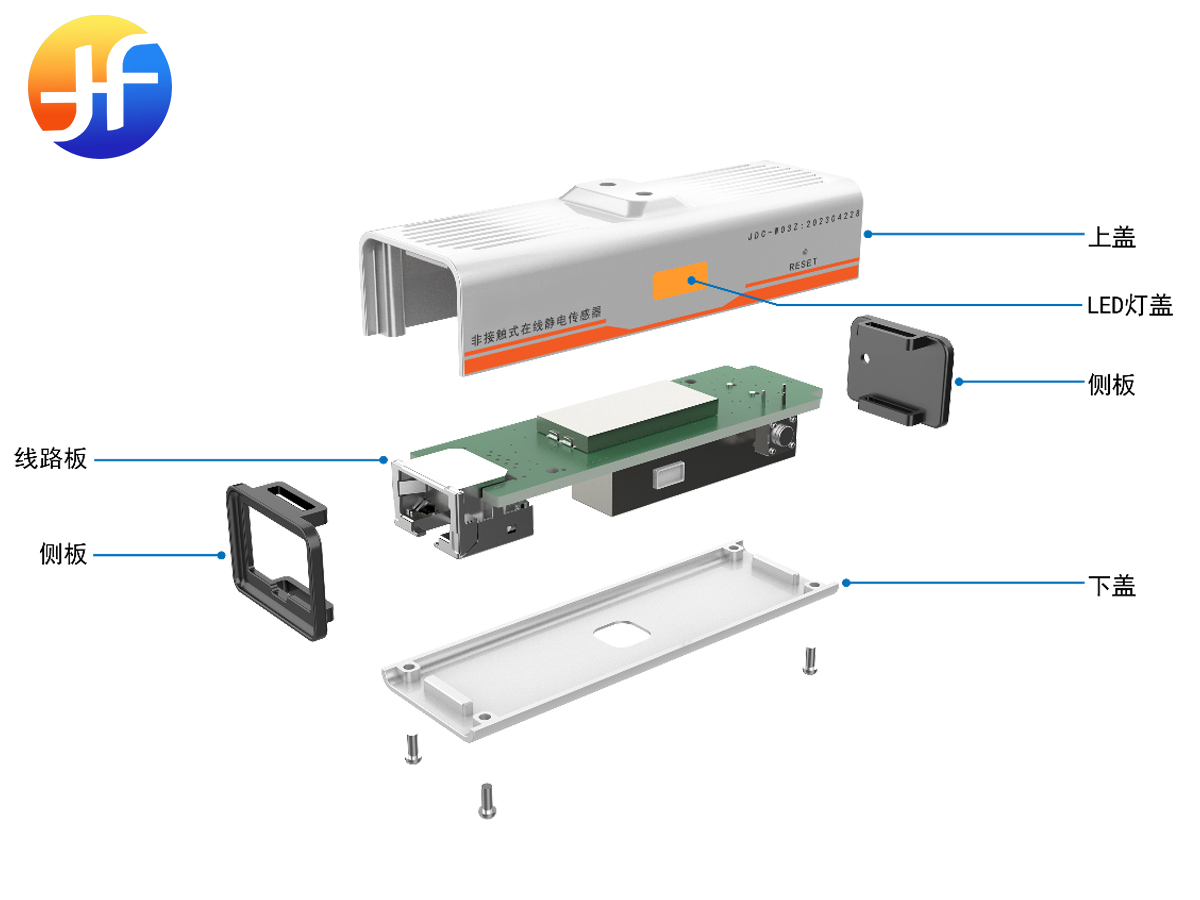

細節展示 Detail Display

產品參數 Technical Parameters

型號	CHF-JDC03
尺寸	75.52418mm
檢測距離	2~15CM可調（可根據應用需求擴展）
測量范圍	±20kV（2-15cm安裝距離，可根據實際應用標定使用）； ±100kV（50cm安裝距離）
分辨力	電壓：優于5%
準確度	優于5％（最小1V）
數據更新周期：	1s（內部更新時間<50ms）
外殼材質	鋁合金外殼，表面陽極氧化
工作電壓	DC-12V
額定功耗	0.6W
工作濕度	10~55℃
工作溫度	0~99％PH
接線方式	RJ45（網口）
信號輸出	RS485（MODBUS-RTU）
通信距離	100M（有線）
數據更新周期	1S（內部更新＜100ms）
開機待測時間	1s
報警指示	LED:一級（黃）、二級（橙）、三級（紅）蜂鳴器

注：關于距離影響精度問題
非接觸靜電傳感器測量靜電壓，是通過電場感應的方式。測量靜電壓和電場之間存在轉換關系，產品產生的電場是輻射型發散的，越遠電場值越小，不同距離的電場值不一樣，要想在不同距離下轉換為同一個靜電壓值，就要對應不同的參數。
所以一般安裝時為了保證測量值的一致性，一般按固定距離、固定參數安裝。
